Зачем ассенизаторской машине КОМ, чем отличаются механический, пневматический и электропневматический приводы, почему на китайских шасси с коробками Fast Gear все иначе, что ломается и как это обслуживать.
В чате ассенизаторов человек спрашивает вещь, которая звучит узко, а на деле касается каждого владельца. КОМ на китайскую коробку 9JS135 он уже поставил, а дальше не понимает, куда идут пневмотрубки и что за устройство должно включать нейтраль.
Ответа в чате он не получил - там начали спорить о марках. А вопрос хороший, потому что коробка отбора мощности - это узел, через который проходит вся мощность вашей надстройки, и владелец обязан понимать, о чем говорит механик. Разберем, как устроено, чем отличаются приводы, почему на китайских шасси все иначе и что здесь ломается.

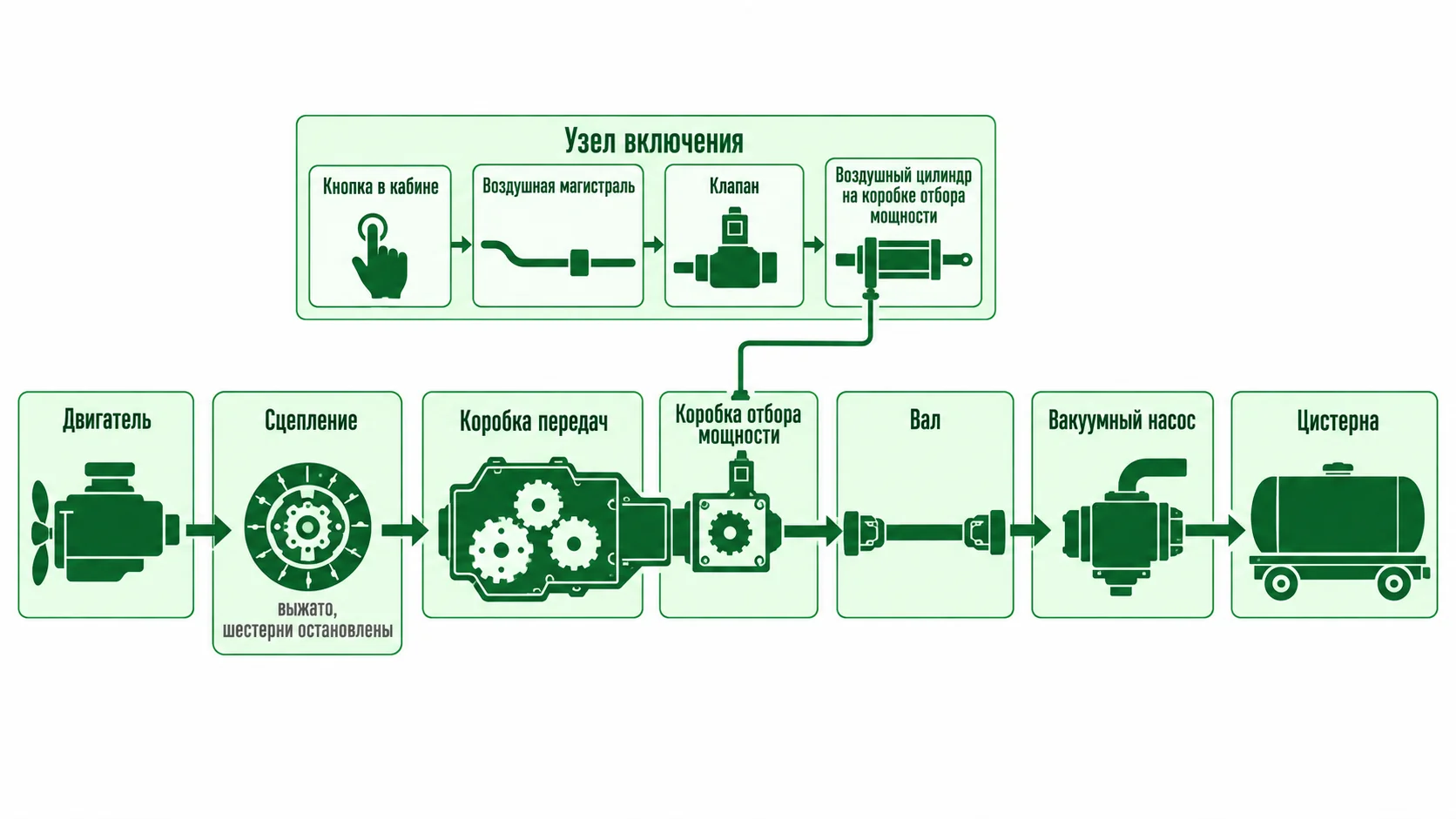

КОМ - это отбор крутящего момента от коробки передач на насос надстройки. Без него машина возит бочку, но не качает.
Приводов три - механический, пневматический и электропневматический. Разница не в удобстве, а в том, что отказывает первым.
Условие включения одно для всех. Сцепление выжато, шестерни остановились, обороты низкие. Все остальное - причина ремонта.
На коробках Fast Gear пневматика своя. КОМ садится на окно отбора, включается воздушным цилиндром, а блокировка строится вокруг нейтрали коробки.
Регламент есть и он короткий. Перепроверка крепежа и течей через неделю после установки, дальше по регламенту коробки передач, в тяжелом режиме - каждые сто моточасов.
Вакуумный насос надо чем-то крутить, а отдельного двигателя на машине нет. Мощность снимают с коробки передач через небольшой шестеренный редуктор, который крепится к технологическому окну на ее корпусе. Это и есть коробка отбора мощности.
Дальше вращение идет на насос - карданным валом или ременной передачей, в зависимости от компоновки.
Внутри это несложно. Ведущая шестерня входит в зацепление с шестерней коробки передач, дальше идет вал на подшипниках, каретка с зубчатым колесом, которую двигает вилка, и фиксатор положения. КОМ различают по числу ступеней, передаточным числам, расположению валов, наличию реверса и типу привода управления (ИвКран, просмотрено в сентябре 2026). Для ассенизатора реверс не нужен, а вот передаточное число решает все.
Главная цифра, ради которой все затевается, - обороты вала насоса. У вакуумного насоса КО-505А.02.15.100 номинальная частота вращения ротора 1150 оборотов в минуту при потребляемой мощности 8 киловатт (pribormarket.ru, сверено в сентябре 2026). Насос не резиновый: он рассчитан на свою частоту, и передаточное число КОМ подбирается так, чтобы на рабочих оборотах двигателя вал насоса выходил именно на нее.
Отсюда простое правило, которое стоит знать до покупки любой надстройки. Насос, КОМ и обороты двигателя - это один расчет, а не три отдельные покупки. Поставить «какой-нибудь КОМ» и надеяться, что насос подстроится, не получится: он либо не выйдет на паспортное разрежение, либо будет перекручен. Сравнение самих установок разобрано в статье про сравнение вакуумных установок.
Для примера, что стоит в паспорте отечественного узла: у КОМ модели МП74-4202010 для коробок КАМАЗ управление пневматическое, передаточное число 1,26, максимальный крутящий момент 250 ньютон-метров, передаваемая мощность 45 киловатт (zmtrus.ru, сверено в сентябре 2026).

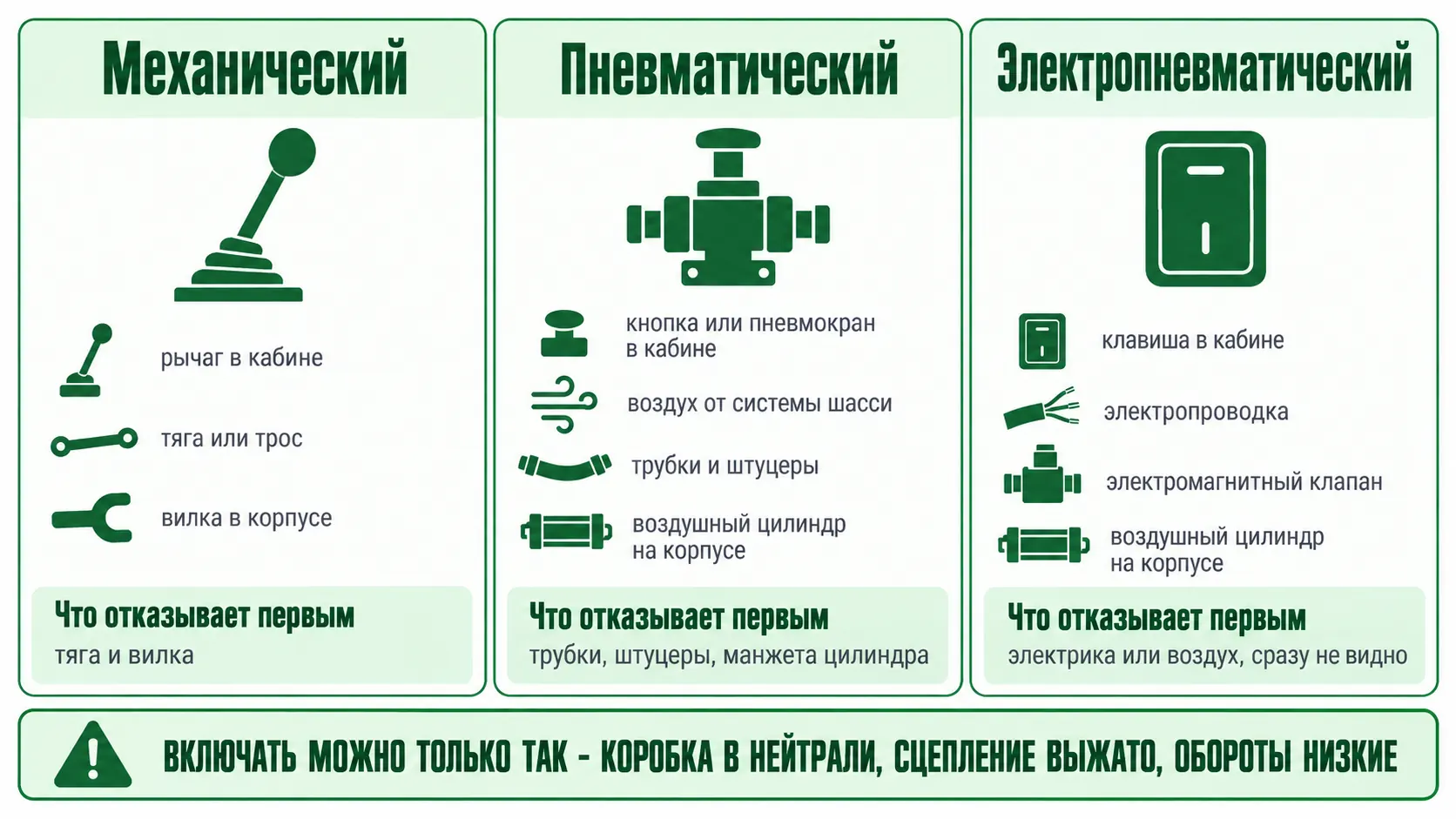

Механический. Рычаг в кабине, тяга или трос до вилки в самом КОМ. Самая простая и самая живучая схема: ломаться там нечему, кроме тяги и вилки. Минус в том, что водитель чувствует момент включения рукой, а значит может продавить рычаг, когда шестерни еще крутятся.
Пневматический. Кнопка или пневмокран в кабине, воздух от системы шасси, воздушный цилиндр на корпусе КОМ. Заводы называют этот вариант основным для современной техники (ЧМЗ, просмотрено в сентябре 2026). Плюс - усилие ровное и предсказуемое, в цепь легко встроить блокировку. Минус - добавляются трубки, штуцеры и манжеты, и зимой все это живет тяжелее.
Электропневматический. То же самое, но кран заменен электромагнитным клапаном, а в кабине стоит клавиша. Удобнее всего и хуже всего диагностируется: не включилось - и надо понимать, где оборвалось, в электрике или в воздухе.
Условие включения при этом одинаковое для всех трех схем, и оно записано в руководствах производителей КОМ прямым текстом. Перед включением и выключением КОМ сцепление выжимается, и надо дождаться, пока шестерни коробки и самого КОМ остановятся; двигатель при включении должен работать на холостых (Bezares, инструкция к серии 3940). Muncie формулирует границу числом: включать при оборотах двигателя ниже тысячи (Muncie Power, руководство оператора PTO).
Коробки Fast Gear, которые стоят на большинстве китайских шасси и на части машин МАЗ и КАМАЗ, устроены не как привычная отечественная коробка. У модели 9JSD135 девять передач вперед, максимальный подводимый момент 1350 ньютон-метров, предельная частота вращения 2600 оборотов в минуту, масса 270 килограммов, заправочный объем масла 13 литров (fast-gear.com, сверено в сентябре 2026). Индекс 135 как раз про момент.
Различий, которые важны владельцу, три.
Отдельная пневматика самой коробки. У коробки есть собственный контур с регулятором давления воздуха - отдельным узлом со своим артикулом. Пневматика КОМ не живет сама по себе, она врезается в систему, где уже есть свое рабочее давление.
Свои типы КОМ. На окна отбора этих коробок ставятся узлы серий QH50 и QH70; под 9JS135A и 9JS135TA в каталогах лежит КОМ с фланцем ISO (cszauto.ru, сверено в сентябре 2026). Включение у них пневматическое, в конструкции есть воздушный цилиндр. Порядок цены самого узла - около 15 600 рублей с НДС за комплект QH50 (specmotor.ru, просмотрено в сентябре 2026; дату обновления прайса продавец не публикует). Стоимость установки никто не публикует, ее считают на месте.
Нейтраль как отдельный узел. Вот прямой ответ на вопрос из чата. Никакого одного «устройства, которое включает нейтраль», не существует. В механизме переключения этих коробок есть датчик нейтрального положения выбора передач - отдельная деталь с байонетным разъемом, которая выпускается под 9JS135A, 9JS135TA и 12JS200TA (spectc.ru, сверено в сентябре 2026). Через него и строится блокировка: воздух до цилиндра КОМ доходит только тогда, когда коробка стоит в нейтрали.
И честная оговорка, которой в чате обычно не бывает. Единой схемы подключения для всех сборок не существует - она зависит от конкретного КОМ, от клапана и от того, как собрана надстройка. Схему дает производитель КОМ вместе с узлом, и требовать ее надо у поставщика, а не выяснять по форуму. Что еще стоит спрашивать у продавца китайской техники - разобрано в статье про китайские ассенизаторы.
Зубья и шлицы. Главный вид повреждений в руководствах описан одинаково - выкрашивание, задиры, трещины и деформация зубьев и шлицев. Причины названы там же: перегруз, чрезмерная вибрация и ударные нагрузки (Muncie Power). На ассенизаторе типичный ударный сценарий один - включение на ходу или без выжатого сцепления, когда шестерни встречаются на разных скоростях.
Течь масла. КОМ смазывается маслом коробки передач, и стык между ними - живое соединение с прокладкой и сальником выходного вала. Потекло - падает уровень в коробке, а это уже не про надстройку. Инструкции требуют осматривать узел на течи еженедельно.
Пневматика. Трубки перетираются о раму, штуцеры подтравливают, манжета цилиндра стареет. Симптом один и обманчивый: КОМ не включается или включается через раз, а грешат на сам редуктор.
Привод на насос. Если насос крутится карданным валом, важен угол. В руководстве Muncie ограничение задано через обороты: при тысяче оборотов в минуту допустимый угол в шарнире доходит до 12 градусов, а при 3500 не должен превышать 5. Перекошенный вал убивает крестовины и добавляет ту самую вибрацию, от которой крошатся зубья.
Перегрев соседнего узла. Сам КОМ обычно переживает насос. У вакуумных насосов этой линейки время непрерывной работы ограничено часом - и это ограничение относится ко всей связке, а не только к насосу. Что именно ломается дальше по цепочке, разобрано в статье про типовые поломки ассенизаторской машины.
Симптом «машина не качает» владелец обычно приносит механику как одну проблему, а причин у него минимум три, и различаются они за пять минут без разборки.
КОМ не включился. Нет характерного изменения звука при включении, вал на насос не вращается. Смотреть надо цепь включения, а не насос.
КОМ включился, насос крутится, разрежения нет. Значит вопрос к насосу, к уплотнениям цистерны или к рукаву. Узел привода тут ни при чем.
Включается, но с ударом или с воем. Это как раз КОМ: либо не выдержан порядок включения, либо перекошен вал привода, либо уже пошло выкрашивание зубьев.
Записывать наблюдения стоит сразу и словами водителя, потому что через два дня «что-то загудело» превращается в «всегда так было».
Производители КОМ формулируют его коротко, и он отличается от привычного «раз в ТО».

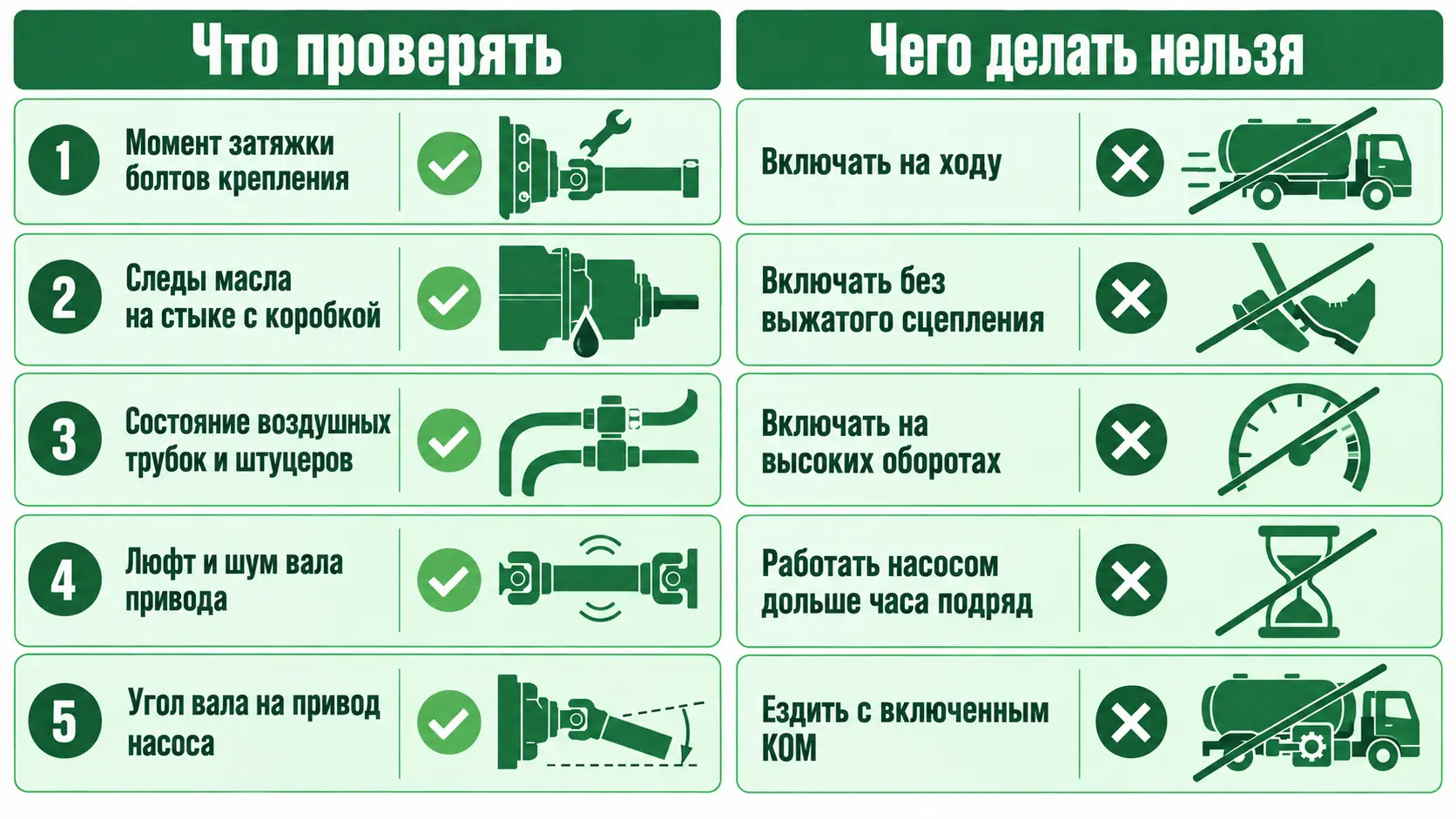

Через неделю после установки - перепроверить крепеж на момент затяжки и осмотреть узел на течи. Это отдельный обязательный шаг, а не общие слова: после первых рабочих циклов болты садятся.
Еженедельно - визуальный осмотр на течи.
Дальше - по регламенту обслуживания самой коробки передач, потому что КОМ смазывается ее маслом.
В тяжелом режиме - проверка каждые сто моточасов работы (Bezares, Muncie Power).
Последний пункт для ассенизатора принципиален. Тяжелый режим - это ровно ваш случай: насос работает на стоянке, двигатель наматывает моточасы, а одометр стоит. Привязывать обслуживание КОМ к пробегу для такой машины бессмысленно, и это же относится ко всему регламенту ТО ассенизаторской машины.
Отсюда практический вопрос - где взять эти моточасы, если счетчика нет. Косвенно их дает история работы машины. В Ассенизатор онлайн сохраняется вся цепочка статусов дня: выехал, откачал, поехал на слив, слил, свободен. В сводке за период видно, сколько заказов и сливов сделала машина и сколько времени она провела в каждом статусе. Число откачек и сливов за месяц - это и есть число циклов работы насоса, и по нему интервал обслуживания считается честнее, чем по километрам.
Можно ли включать КОМ на ходу? Нет. Даже там, где конструкция это допускает, включение делается при остановленных шестернях и выжатом сцеплении.
Почему КОМ не включается, хотя воздух есть? Чаще всего дело не в редукторе, а в цепи включения: клапан, трубка, разъем датчика нейтрали. Проверять надо от кабины к узлу, а не наоборот.
КОМ греется - это нормально? Умеренный нагрев при длительной работе нормален, сильный - признак перекоса вала, нехватки масла в коробке или неверно подобранного передаточного числа.
Можно ли поставить КОМ от другой коробки? Нет. Узел привязан к посадочному окну и к шестерне конкретной коробки. Совместимость подтверждается артикулом, а не похожим видом.
Считается ли установка КОМ изменением конструкции? Если вы меняете привод надстройки на машине, которая уже в эксплуатации, - да, и это отдельная процедура. Подробно она разобрана в статье про переделку машины.
Что должно быть в паспорте на КОМ? Передаточное число, максимальный передаваемый момент, тип включения и схема подключения. Нет схемы - нет установки.
Найдите паспорт на свой КОМ и выпишите два числа - передаточное отношение и максимальный момент. Если паспорта нет, запросите его у поставщика узла: без него любой спор с механиком будет разговором на ощупь.
Проверьте момент затяжки болтов крепления КОМ к коробке и посмотрите на стык - следы масла там появляются раньше, чем лужа под машиной.
И договоритесь с водителями об одном правиле, которое дешевле любого ремонта. Включать и выключать КОМ только на стоянке, с выжатым сцеплением, на холостых оборотах. Все известные причины выкрашивания зубьев начинаются с нарушения этого порядка.
Дальше по теме: типовые поломки ассенизаторской машины - что идет дальше по цепочке, регламент ТО ассенизаторской машины - как считать интервалы для машины, которая работает стоя, и переделка машины - где заканчивается разумное в самостоятельных доработках.
Ассенизатор онлайн - прием заявок и управление ассенизаторскими машинами. История статусов и сводка за период показывают число откачек и сливов, по которому считаются интервалы обслуживания. Базовый набор бесплатный.
Технические требования по включению и обслуживанию приведены по руководствам производителей коробок отбора мощности, характеристики узлов - по карточкам поставщиков. Проверено в сентябре 2026 года.
